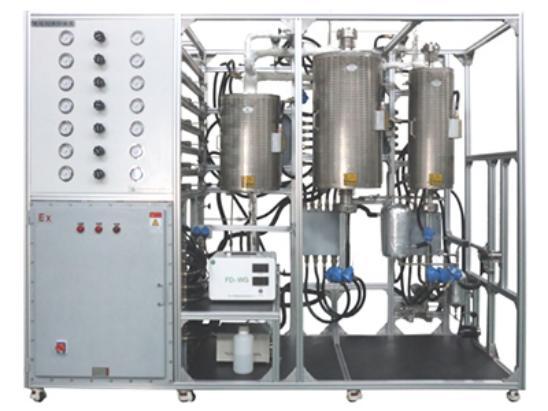

甲醇制氢装置

氢气是常用的工业气体之一，在石油、化工、精细化工、医药中间体等行业中氢气是重要的合成原料气，在冶金、电子、玻璃、机械制造中氢气是不可缺少的保护气，同时也用作航空航天燃料，氢气还被越来越广泛的作为清洁能源使用。

制氢方法：1、水电解制氢； 2、甲醇重整制氢；3、天然气重整制氢； 4、煤 、焦碳气化制氢。

甲醇制氢装置，甲醇水蒸气转化制取纯氢的方法：

甲醇+纯水→经汽化→过热→反应器(在催化剂作用下) →产生氢气+二氧化碳+一氧化碳和少量的杂质。分解制氢技术具有以下特点：与大规模的天然气、轻油和水煤气等转化制氢相比具有流程短投资省、能耗低和无环境污染。与水电解制氢相比单位氢气成本低30％以上。与氨裂解制氢技术相比具有反应条件温和，原料运输和储存方便。

甲醇制氢装置，甲醇蒸汽重整是吸热反应，可以认为是甲醇分解和一氧化碳变换反应的综合结果。甲醇蒸汽重整反应通常在250-300℃，1-5MPa，H20与CH30H摩尔比为1.0-5.0的条件下进行，重整产物气经过变压吸附等净化过程，可得不同规格的氢气产品。甲醇蒸汽重整过程既可以使用等温反应系统，也可以使用绝热反应系统。等温反应系统采用管式反应器，管壳中充满热载体进行换热，保持恒温反应。在绝热反应系统中，蒸汽与甲醇混合物经过一系列绝热催化剂床层，床层之间配备换热器。

甲醇制氢反应设备，反应产物净化系统可根据产品质量等级要求选择，变压吸附及膜分离技术是非常实用的气体净化技术。变压吸附净化可获得纯度高于99.99%的氢气产品，依据所使用的不同吸附剂及工艺条件，氢回收率在70%-87%之间变化。溶剂洗涤、CO催化转化、甲烷化等过程均可用于净化氢气。
